Zeitmessung für Agility



Hier mache ich Euch mal eine Anleitung zum Bau einer Zeitmessanlage für Agility (kann aber auch für alles andere an Zeitmessung abgewandelt werden).

Vorüberlegung :

-Beim Agility-Hundesport wird eine Start- und eine Zieleinrichtung benötigt (für kleine und große Hunde).

-Desweiteren brauchen wir eine visuelle Anzeige.

-Schön wäre es auch wenn man die ermittelten Daten irgendwie in Excel einbringen könnte.

-Und ganz toll wäre es, wenn das Ganze so kostengünstig wie möglich wäre.

Hier habe ich eine ganz tolle Beschreibung zum Selberbau für eine Zeitmessung im Kartslalom gefunden.

Also holt euch zuerst die Beschreibung von Ralf Schwenk

Die müssen wir aber noch ein wenig abwandeln.

1. Aus einer Lichtschranke pro Start/Ziel machen wir zwei (wegen Mini/Maxi Sprunghöhen)
2. das Gestell für die Lichtschranken sollte in der Höhe den Hürdenmaßen angepasst werden
3. Die Sensoren und Reflektoren sollten in der Höhe verstellbar sein
4. die Kabel sollten alle steckbar gemacht werden, da wir ja sehr flexibel in der Anordnung der Start- und Zieleinrichtung sein müssen und die Strecken doch manchmal länger sind
5. die Stromversorgung sollte aus der Steckdose (230V) kommen
6. Die verwendete Software gibt es nicht mehr regulär zu kaufen. Eine andere gleichwertige Software ist xnote stopwatch. Die Kosten für die Software liegen bei 24€ (ab).

Ein paar Anmerkungen zum Schaltplan:

Ihr könnt den Schaltplan von Seite 10 hernehmen, denn wir brauchen keine Zwischenzeiten (wär dann eh eine DIS 🙂 )

und die zweite bis vierte Lichtschranke parallel zu der eingezeichneten Lichtschranke verbinden.

Die KFZ- 12V Stromversorgung vergesst ihr mal und nehmt ein Steckernetzteil mit 12V DC (Anm. ihr könnt auch höhere Spannungen verwenden bis max.24V DC Relais 12V gegen anderes mit einer entsprechend der Eingangsspannung höheren Betriebsspannung wechseln -nicht vergessen !  🙂 )

Die Kabellängen solltet Ihr so wählen, wie es für Euren Platz sinnvoll ist. Ein Kabel ab 3 x 0.34mm² ist für 40m Leitung völlig ausreichend (40m ? ich nehme sie auch um Hunderennen zu messen)

Die beiden Lichtschrankenkabel bei Start und die beiden bei Ziel solltet ihr gleich vor Ort mit einem Klemmkasten zusammenfassen und dann über einen Stecker an das lange Kabel anschließen. Ein bisschen Wasserdichtheit schadet auch nicht.

Hier nochmal den modifizierten Schaltplan

Noch ein Tipp zum Kauf der Infrarot Reflexlichtschranken:

• die meisten Reflex-Lichtschranken (es müssen Reflex-Lichtschranken sein) haben eine Betriebsspannung von 12-30 VDC -achtet darauf.
• es gibt unterschiedliche Arten von der Form her – runde, viereckige, kleine und große Bauformen, mit Steckeranschluss, mit Klemmanschluss,…

• der Schaltabstand sollte min. 3m betragen – Bezeichnung auf dem Typenschild sn=xxxx mm, je mehr desto besser (3m langen aber völlig aus)



zu den Kosten

• es wird schon teurer als in der Anleitung von Ralf Schwenk, da Ihr ja nicht eine sondern 4 Lichtschranken mit Reflektoren und Befestigungen braucht. Meine kam auf ungefähr 300€ ohne diverse Kleinteile

• auch die Kabel und Stecker kosten mehr
• Hauptkostenfaktor werden aber die Infrarot-Reflexlichtschranken sein (bei Ebay nachschauen, da gibt´s oft Schnäppchen)

• das ganze sollte keine „technische Wildsau“ zusammenbauen, denn ein bisschen Verständnis für Technik und handwerkliches Geschick ist schon von Nöten!



Viel Spaß beim Basteln, und denkt dran! da laufen Hunde (auf scharfkantige Teile verzichten)

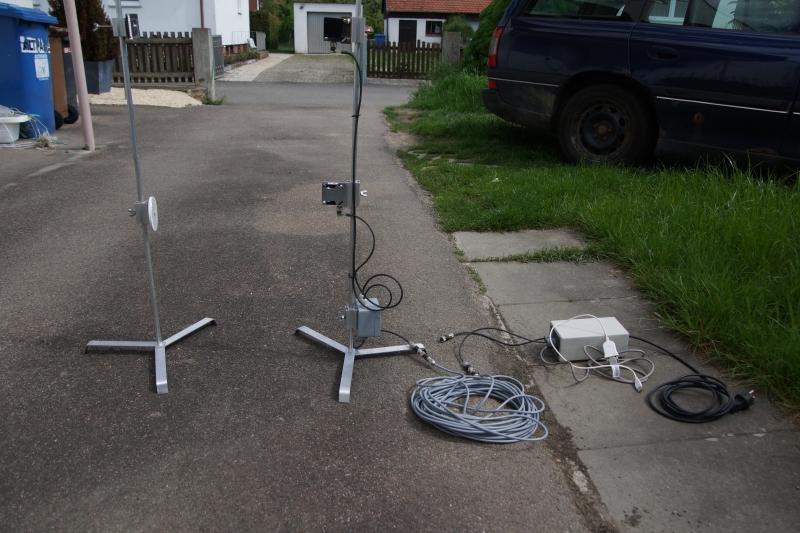

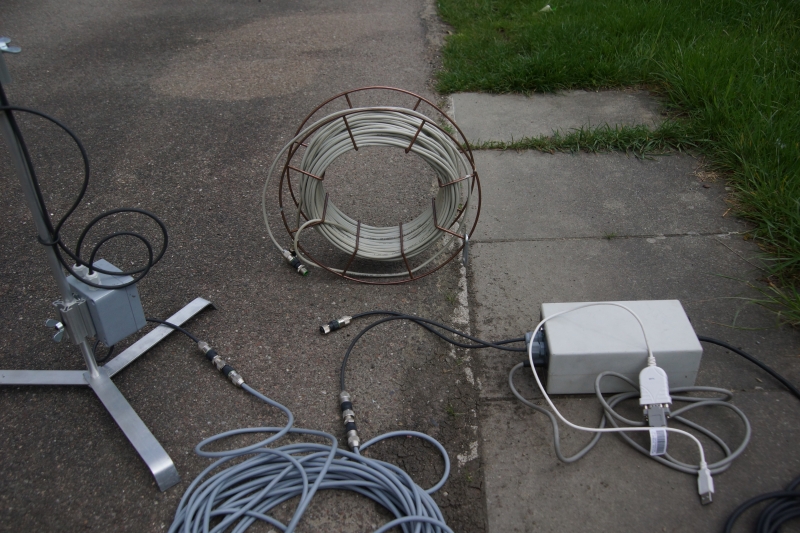

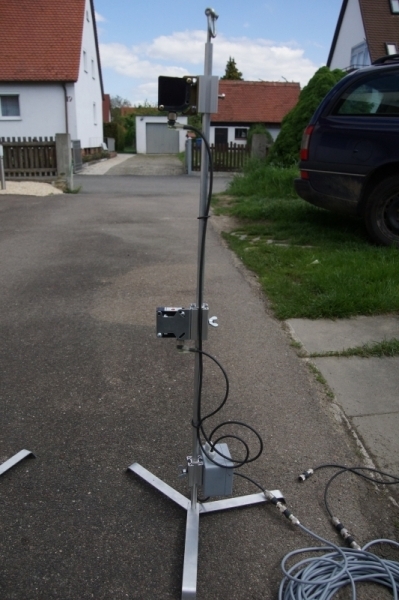

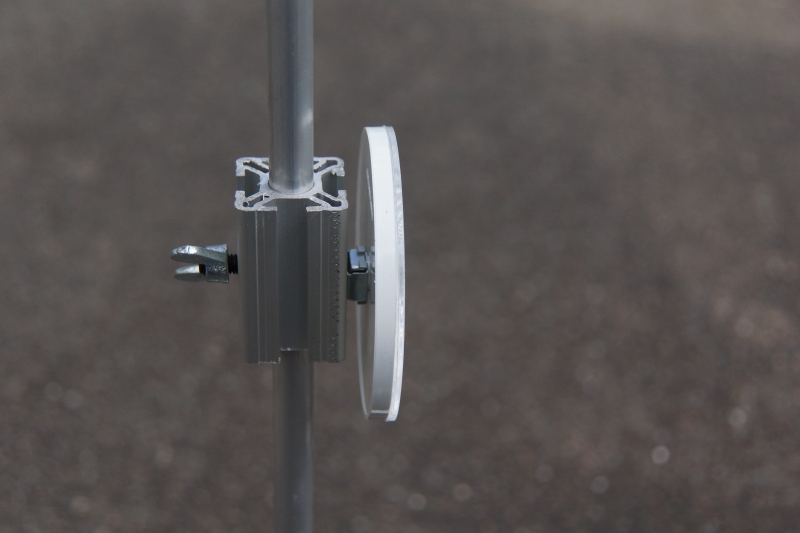

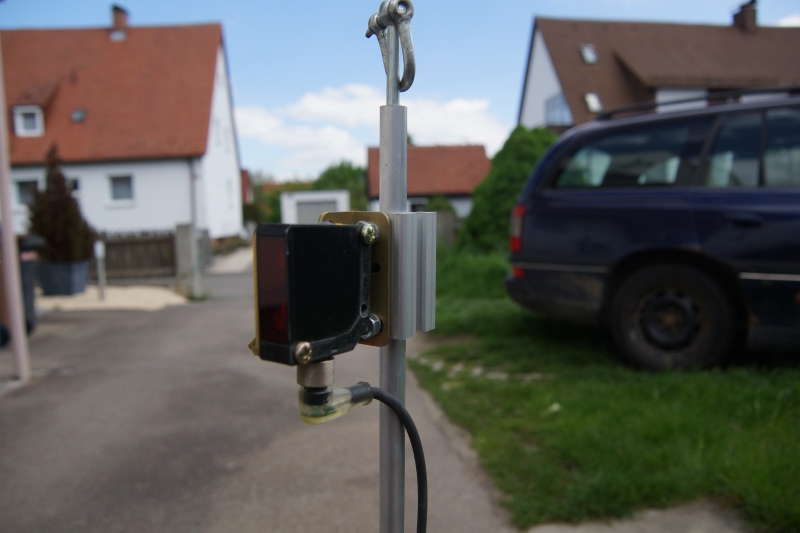

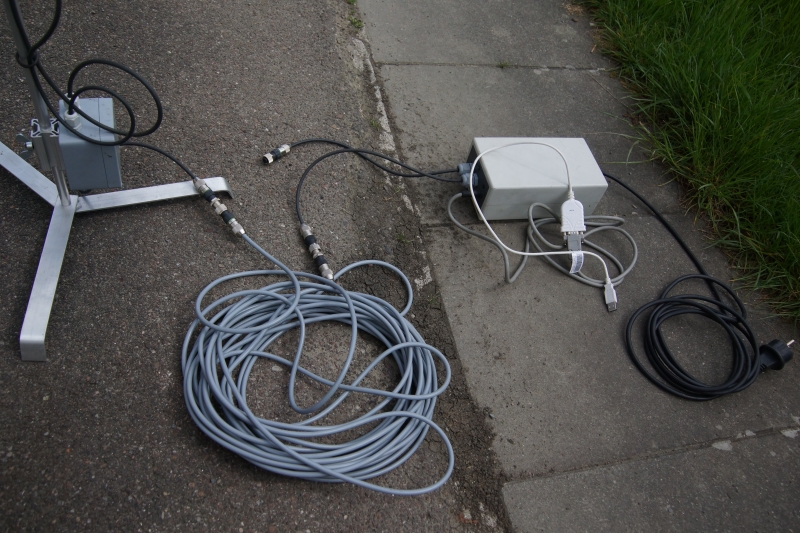

noch ein paar Bilder von meiner Anlage
